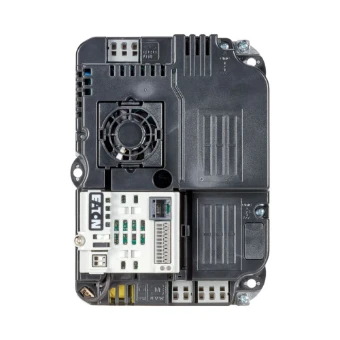

Frequenzumrichter =< 1 kV Eaton DB1
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
3035-8182
Produktcode
197565
EAN-Code
04015081943340
Produktgruppe
Frequenzumrichter =< 1 kV
Marke
Eaton
Serie
DB1
Typ
DB1-345D8FB-N2CC
Frequenzumrichter, 400 V AC, 3-phasig, 5,8 A, 2,2 kW, IP20/NEMA
Frequenzumrichter, 400 V AC, 3-phasig, 5,8 A, 2,2 kW, IP20/NEMA 0, Fun
Produktbeschreibung
Frequenzumrichter, Typkenner (z. B. DIL): DB1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 5,8 A, Hinweis: Bemessungsbetriebsstrom bei einer Schalthäufigkeit von 8 kHz und einer Umgebungstemperatur von +60 °C, Abhängig von der Kühlung., Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig, Drehstrom-Asynchronmotoren mit 1500 U/min –1 bei 50 Hz oder 1800 min –1 bei 60 Hz
Produktspezifikationen
Netzspannung
380 - 480 V
Netzfrequenz
50/60 Hz
Eingangsphasenzahl
3
Ausgangsphasenzahl
3
Max. Ausgangsfrequenz
500 Hz
Max. Ausgangsspannung
500 V
Nennausgangsstrom I2N
5.8 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
2.2 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
2.2 kW
Relative symmetrische Netzfrequenztoleranz
10 %
Relative symmetrische Netzspannungstoleranz
10 %
Anzahl der analogen Ausgänge
1
Anzahl der analogen Eingänge
2
Anzahl der digitalen Ausgänge
1
Anzahl der digitalen Eingänge
4
Mit Bedienelement
Nein
Einsatz im Industriebereich zulässig
Ja
Einsatz im Wohn- und Gewerbebereich zulässig
Ja
Unterstützt Protokoll für TCP/IP
Nein
Unterstützt Protokoll für PROFIBUS
Nein
Unterstützt Protokoll für CAN
Ja
Unterstützt Protokoll für INTERBUS
Nein
Unterstützt Protokoll für ASI
Nein
Unterstützt Protokoll für KNX
Nein
Unterstützt Protokoll für Modbus
Ja
Unterstützt Protokoll für Data-Highway
Nein
Unterstützt Protokoll für DeviceNet
Nein
Unterstützt Protokoll für SUCONET
Nein
Unterstützt Protokoll für LON
Nein
Unterstützt Protokoll für PROFINET IO
Nein
Unterstützt Protokoll für PROFINET CBA
Nein
Unterstützt Protokoll für SERCOS
Nein
Unterstützt Protokoll für Foundation Fieldbus
Nein
Unterstützt Protokoll für EtherNet/IP
Nein
Unterstützt Protokoll für AS-Interface Safety at Work
Nein
Unterstützt Protokoll für DeviceNet Safety
Nein
Unterstützt Protokoll für INTERBUS-Safety
Nein
Unterstützt Protokoll für PROFIsafe
Nein
Unterstützt Protokoll für SafetyBUS p
Nein
Unterstützt Protokoll für BACnet
Nein
Unterstützt Protokoll für sonstige Bussysteme
Ja
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
Nein
Mit PC-Anschluss
Ja
Bremschopper integriert
Ja
4-Quadrantenbetrieb möglich
Nein
Art des Umrichters
U-Umrichter
Schutzart (IP)
IP20
Schutzart (NEMA)
sonstige
Höhe
193 mm
Breite
140 mm
Tiefe
89 mm
Leistungsaufnahme
143 W
