TeSys Vario - Lastscheider/noodstop voor achter in behuizing - 3M
Zur Auswahl hinzufügen
Allgemeine Information
YESSS-Bestellnummer
0061-2583
Produktcode
VCCF5
EAN-Code
03389110804652
Produktgruppe
Lasttrennschalter (AC)
Marke
Schneider Electric
Serie
TeSys Vario
Typ
Lastscheider
TeSys Vario - Lastscheider/noodstop voor achter in behuizing - 3M
TeSys Vario - Lastscheider/noodstop voor achter in behuizing - 3M - 12
LAGER
AUF LAGER
0 stück
Produktbeschreibung

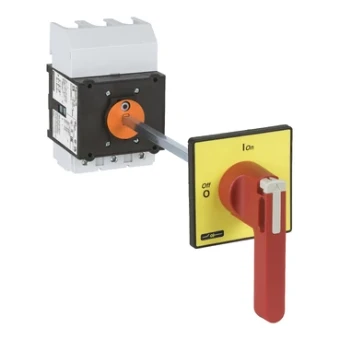

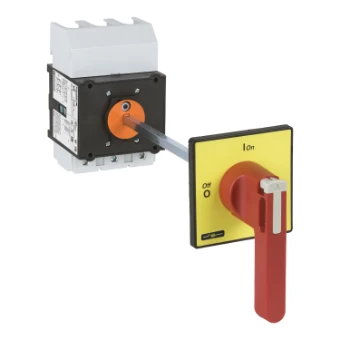

TeSys Vario lastscheider voor montage achter in een behuizing, 3P, 125A/690V, voor motorschakelaartoepassingen tot 37kW@400V AC-23. Volledige eenheid bestaande uit een schakelaarlichaam V5, een verlengas VZN18, een deurvergrendelingsplaat KZ74, een rode handgreep met gele 90x90mm voorplaat KCF3PZ. Bedoeld voor gebruik bij het loskoppelen van de hoofd- en noodstopschakelaar. Vergrendelbare hendel, voor 3 hangsloten (afzonderlijk te bestellen). Hendel met 4 schroeven bevestigd op de deur, waardoor IP65 aan de montage is bevestigd. Mogelijke afstand tussen achterkant behuizing en deur 330-350mm. Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).
Produktspezifikationen
Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Nein
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Ja
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
125 A
Bemessungsdauerstrom bei AC-23, 400 V
68.5 A
Bemessungsdauerstrom bei AC-21, 400 V
125 A
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Bemessungskurzzeitstromfestigkeit Icw
1.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
37 kW
Bedingter Bemessungskurzschlussstrom Iq
10 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch
Ja
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Farbe des Betätigungselements
rot
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
