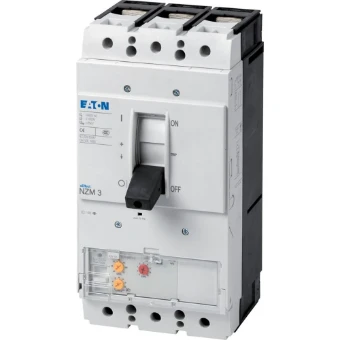

NZM3, 150kA, 3P, 450A, 1000V AC, IEC
Add to selection
General information
Ordercode YESSS
1799-4085
Product code
119366
EAN code
04015081175024
Product group
Motor protection circuit-breaker
Brand
Eaton
Serie
MCCB's & Accessoires
Type
NZMH3-ME450-S1
NZM3, 150kA, 3P, 450A, 1000V AC, IEC
NZM3, 150kA, 3P, 450A, 1000V AC, IEC
STOCK
IN STOCK
0
piece
Product description
De vermogensschakelaars uit de serie NZM..-ME zijn met slechts vier compacte afmetingen geschikt voor alle toepassingsgevallen en zijn geschikt voor de IEC-markt. Modulaire functiegroepen maken montage altijd flexibel. Met elektronische ontgrendeling voor motorbeveiliging met fase-uitvalgevoeligheid. Opmerkingen: effectieve waardemeting en thermisch geheugen, instelbare traagheidsinstelling om stroompieken te overwinnen tr: 2-20 bij 6 x Ir ook oneindig (zonder overbelastingsvrijgave), NZM...S1-aansluitingstype: NZM...XKSA deksel vereist, NZM4...S1-klemtype: Geïsoleerde railaansluiting (NZM4-XKS schroefaansluiting)
Product specifications
Overload release current setting
225 - 450 A
Adjustment range undelayed short-circuit release
450 - 6300 A
With thermal overload protection
Yes
Phase failure sensitive
Yes
Switch off technique
Electronic
Rated operating voltage
1000 - 1000 V
Rated permanent current Iu
450 A
Rated operation power at AC-3, 230 V
132 kW
Rated operation power at AC-3, 400 V
250 kW
Type of electrical connection of main circuit
Screw connection
Type of control element
Rocker lever
Device construction
Built-in device fixed built-in technique
With integrated auxiliary switch
No
With integrated under voltage release
No
Number of poles
3
Rated short-circuit breaking capacity Icu at 400 V, AC
130 kA
Degree of protection (IP)
IP20
Height
275 mm
Width
140 mm
Depth
166 mm
