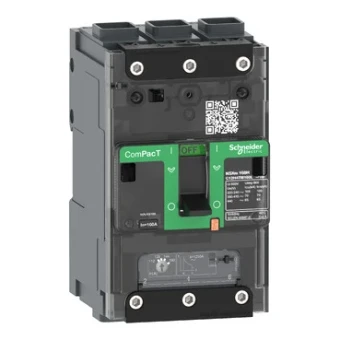

ComPacT - Vermogenschakelaar - NSXm63B - 25kA - AC -
Add to selection
General information
Ordercode YESSS
3074-3494
Product code
C11B3TM016L
EAN code
03606481989963
Product group
Power circuit-breaker for trafo/generator/installation protection
Brand
Schneider Electric
Serie
ComPacT NSXm, new generation
Type
Moulded case circuit breaker (MCCB)
ComPacT - Vermogenschakelaar - NSXm63B - 25kA - AC -
ComPacT - Vermogenschakelaar - NSXm63B - 25kA - AC - 3P - 16A - TMD -
STOCK
IN STOCK
0
piece
Product description
Het is een ComPacT NSXm-stroomonderbreker met gegoten behuizing, 16 A, 25 kA bij 415 VAC, voor alle LS-standaardtoepassingen. Het biedt nieuwe mogelijkheden zoals de Everlink-technologie, DIN-rail en plaatmontage. Het omvat nieuwe extern zichtbare veertype hulpelementen. ComPacT NSXm is een van de kleinste MCCB op de markt, 81 mm (B) x 137 mm (H) x 80 mm (D). Dit is een 3-polige versie met een ingebedde thermisch-magnetische trip unit. Het zorgt voor naleving van internationale normen (IEC 60947/CCC/EAC) en maritieme specificaties.
Product specifications
Rated permanent current Iu
16 A
Rated voltage
690 - 690 V
Rated short-circuit breaking capacity Icu at 400 V, 50 Hz
25 kA
Overload release current setting
11.2 - 16 A
Adjustment range undelayed short-circuit release
500 - 500 A
Integrated earth fault protection
No
Type of electrical connection of main circuit
Screw connection
Device construction
Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
Yes
DIN rail (top hat rail) mounting optional
No
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
With switched-off indicator
Yes
Number of poles
3
Position of connection for main current circuit
Front side
Type of control element
Wing knob
Complete device with protection unit
Yes
Motor drive integrated
No
Motor drive optional
No
Degree of protection (IP)
IP40
