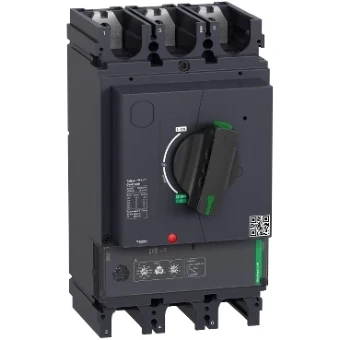

Motor vermogensschakelaar, Tesys GV6, 3P, 500A, Icu 70kA, thermisch ma

Add to selection

General information

Ordercode YESSS

3037-0649

Product code

GV6P500H

EAN code

03606489915476

Product group

Motor protection circuit-breaker

Brand

Schneider Electric

Serie

TeSys Giga circuit-breakers

Type

Motorbeveiligingsschakelaar

Motor vermogensschakelaar, Tesys GV6, 3P, 500A, Icu 70kA, thermisch ma Motor vermogensschakelaar, Tesys GV6, 3P, 500A, Icu 70kA, thermisch ma

STOCK

IN STOCK

0 piece

Product description

TeSys GV - Vermogensschakelaar - 3P - 500A/690V - Voor bescherming van 3-fase motoren: 200-250kW@400V. De kabel biedt thermische magnetische beveiliging en extra bescherming, uitschakelvermogen Icu 70kA, start-stop bediening met draaibediening, aansluiting voor rails of kabels met kabelschoenen (directe aansluiting van kabels met extra connectoren). Thermische beveiliging instelbaar via wijzerschalen met een instelstroom Ir in bereik 250-500A en een selecteerbare uitschakelklasse 5, 10 of 20, magnetische beveiliging bij 13 In. Extra beveiligingen met vaste pick-up zijn onder andere bescherming tegen kortstondige vertraging Isd bij 13 Ir, faseonbalans en verliesbescherming. Deze kaart stelt interne locaties beschikbaar voor extra hulpcontactblokken (OF, SD) en spanningsuitschakelunits (MN, MX). Multi-standaarden gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-conform (RoHS/REACh).

Product specifications

Overload release current setting

250 - 500 A

Adjustment range undelayed short-circuit release

500 - 500 A

With thermal overload protection

Yes

Phase failure sensitive

Yes

Switch off technique

Thermomagnetic

Rated operating voltage

0 - 690 V

Rated permanent current Iu

500 A

Rated operation power at AC-3, 230 V

200 kW

Rated operation power at AC-3, 400 V

400 kW

Type of electrical connection of main circuit

Screw connection

Type of control element

Turn button

Device construction

Complete device in housing

With integrated auxiliary switch

With integrated under voltage release

Number of poles

Rated short-circuit breaking capacity Icu at 400 V, AC

70 kA

Degree of protection (IP)

IP40

Height

255 mm

Width

140 mm

Depth

179 mm
