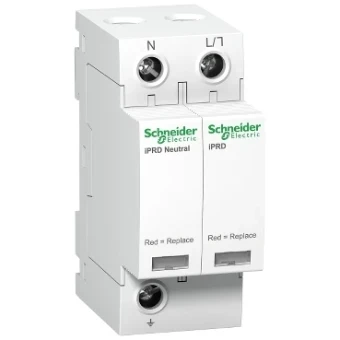

Acti9 iPRD20r - Overspanningsbeveiliging - Met patroon - 1P+N -

Ajouter à la sélection

informations générales

Code de commande

2255-9626

Code produit

A9L20501

Code EAN

03606480506444

Groupe de produits

Parafoudre pour équipement électrotechnique / alimentation électrique

Marque

Schneider Electric

Série

Acti9 iPRD

Série

Netoverspanningsbeveiliging

Acti9 iPRD20r - Overspanningsbeveiliging - Met patroon - 1P+N - Acti9 iPRD20r - Overspanningsbeveiliging - Met patroon - 1P+N - In=5kA

STOCKER

EN STOCK

0 pièce

Description du produit

Deze Acti9 iPRD20r overspanningsbegrenzer beschermt 1P+N installaties. Hiermee kunnen beschadigde cartridges snel worden vervangen. Dit type 2-apparaat wordt aanbevolen voor een gemiddeld risiconiveau en de binnenkomende paneelplaat. Het biedt verre rapportering van het "patroon aan moet worden veranderd"bericht. Het kan worden omgedraaid om de fase/neutrale/aardingskabels door de boven- of onderkant te laten lopen. De bijbehorende stroomonderbreker Isc-uitschakelcapaciteit kan oplopen tot 50 kA. Het is compatibel met TT- en TN-S-aardingssystemen. De maximale continue bedrijfsspanning van Uc in de gemeenschappelijke modus is 260 VAC tussen neutraal en aarding en 350 VAC tussen fase en aarding. The Uc maximum continuous operating voltage in DM common mode (between earth and neutral) is 350VAC. Het niveau van de opwaartse spanningsbeveiliging in differentiële modus (tussen fase en neutraal) is 1,1 kV. Het Up-spanningsbeveiligingsniveau in de gemeenschappelijke modus (tussen neutraal en

Spécifications du produit

Forme de réseau CC

Non

Forme de réseau IT

Non

Forme de réseau TN

Non

Forme de réseau TN-C

Non

Forme de réseau TN-C-S

Non

Forme de réseau TN-S

Oui

Forme de réseau TT

Oui

Autre forme de réseau

Non

Nombre de conducteurs (sans mise à la terre)

Courant de décharge nominal (8/20)

5 kA

Tension nominale CA

400 V

Résistance aux courts-circuits (Isccr)

50 kA

Tension continue la plus élevée CA

350 V

Courant de décharge maximal (8/20)

20 kA

Type de montage

Profilé chapeau 35 mm

Taille

2 TE

Niveau de protection

1.4 kV

Section de conducteur rigide max. (monofilaire/multifilaire)

25 mm²

Section de conducteur flexible max. (fil fin)

16 mm²

Niveau de protection L-N

1.1 kV

Niveau de protection N-PE

1.4 kV

Avec contact de signalisation à distance

Oui

Fusible auxiliaire intégré

Non

Signalisation au niveau de l'appareil

Optique

Classe d'essai type 2

Oui

Classe de protection (IP)

IP20

Protection max. contre les surintensités, connexion parallèle (fusible)

40 A

Protection max. contre les surintensités, connexion en série (fusible)

80 A

Protection intégrée contre les courts-circuits

Non

Sans courant de fuite

Non
