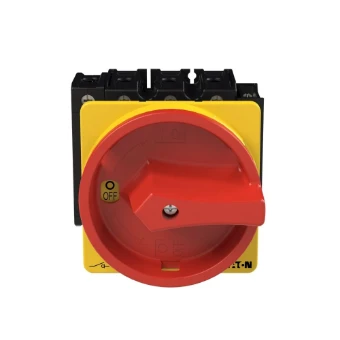

Lastscheider Eaton P lastschakelaar
Toevoegen aan selectie
Algemene informatie
Bestelnummer YESSS
0039-7561
Artikelnummer fabrikant
081589
EAN code
04015080815891
Artikelgroep
Lastscheider
Merk
Eaton
Serie
P lastschakelaar
Type
P3-100/V/SVB/N/HI11
Hoofdschakelaar, 3-polig + N + 1MC + 1VC, 100 A,
Hoofdschakelaar, 3-polig + N + 1MC + 1VC, 100 A, NOOD-UIT-functie, afs
Product omschrijving
Hoofdschakelaar, Assortiment: Hoofdschakelaar, onderhoudsschakelaar, Familie type: P3, Stopfunctie: nooduitfunctie, Met rode draaigreep en gele borgring, 3-polig + N, Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: Front IP65, Uitvoering: tussenbouw, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Nominale ononderbroken stroom: Iu = 100 A, Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lastscheider conform IEC/EN 60947-3, NEMA12
Product specificaties
Uitvoering als hoofdschakelaar
Ja
Uitvoering als werkschakelaar
Ja
Uitvoering als veiligheidsschakelaar
Nee
Uitvoering als noodstopinrichting
Ja
Uitvoering als omkeerschakelaar
Nee
Aantal schakelaars
1
Max. nom. bedrijfsspanning Ue bij AC
690 V
Bedrijfsspanning (meetspanning)
690 - 690 V
Nom. continustroom Iu
100 A
Nom. continustroom, AC-23, 400 V
100 A
Nom. continustroom, AC-21, 400 V
100 A
Nom. vermogen bij AC-3, 400 V
37 kW
Toegelaten korte-duur stroom Icw
2 kA
Nom. vermogen, AC-23, 400 V
55 kW
Schakelvermogen bij 400 V
55 kW
Voorwaardelijke nom. kortsluitstroom Iq
80 kA
Aantal polen
4
Aantal hulpcontacten als verbreekcontact
1
Aantal hulpcontacten als maakcontact
1
Aantal hulpcontacten als wisselcontact
0
Motoraandrijving optioneel
Nee
Motoraandrijving geïntegreerd
Nee
Uitschakelspoel optioneel
Nee
Apparaatbouwvorm
Inbouwapparaat vaste inbouw techniek
Geschikt voor frontmontage 4-gats
Nee
Geschikt voor frontmontage centraal
Nee
Geschikt voor verdelerinbouw
Nee
Geschikt voor tussenbouw
Nee
Kleur bedieningselement
Rood
Uitvoering van het bedieningselement
Deurkoppelingsdraaiaandrijving
Vergrendelbaar
Ja
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Beschermingsgraad frontzijde (IP)
IP65
Beschermingsgraad (NEMA)
1
Met voorbereide bekabeling
Nee
Breedte
105 mm
Hoogte
114 mm
Diepte
150 mm
